組裝流程

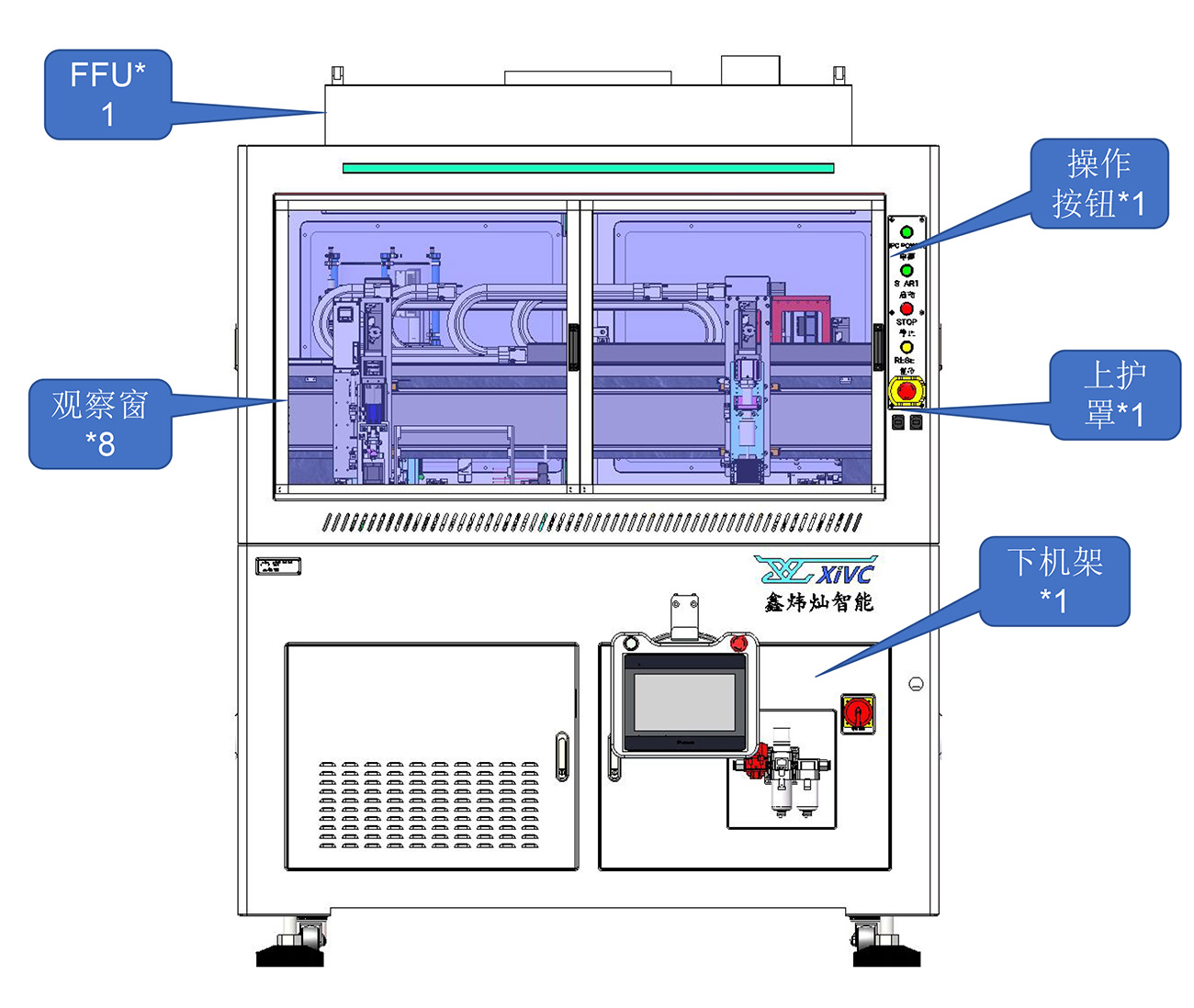

機臺尺寸:1600mm*1300mm*2000mm
| 名稱 | 詳情 |
| 組裝方式 | 整盤上料,視覺對位組裝 |

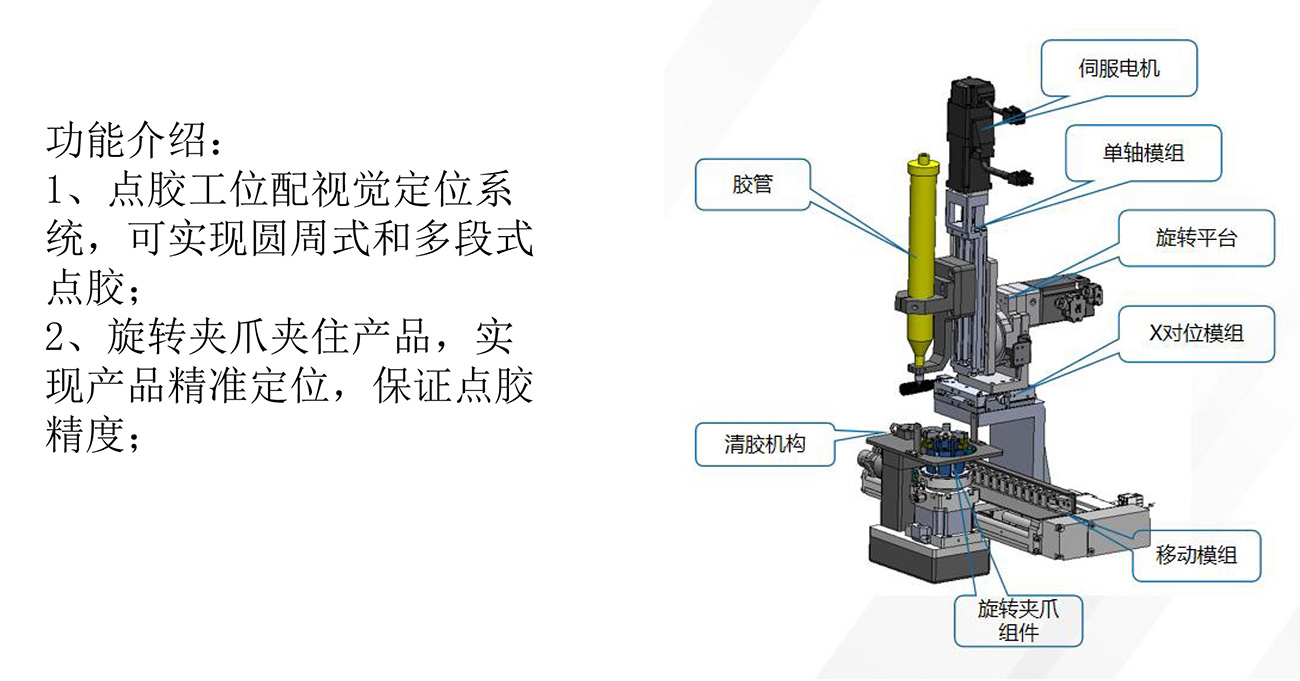

| 視 覺 | 配備上下視覺,分別拍攝鏡筒及部品,點膠處配置視覺(檢測鏡 片水口、拍攝膠水狀態) |
| 裝配Y軸 | 采用雙Y軸,實現組裝點膠不停機換料 |
| 料倉 | 料倉共8層(料盤尺寸為249X279) |
| 吸頭倉 | 設備自動更換吸頭,可存放16個吸頭 |
| 上料方式 | 鏡筒、鏡片、隔圈、SOMA片均采用料盤上料; |
| UV固化 | 利用轉盤方式設置4個UV壓附固化工位; |
| UPH | 組裝單個部品2.2S(不含打壓)(具體UPH受鏡頭組件配合 松緊度、膠水流動性、膠水固化時間而定) |
| 組裝同軸度 | ±0.005mm |
| 組裝平行度 | ±0.005mm |
| 高度檢測 | 精度:0.005mm; |
| 模組重復定位精度 | ±0.003mm |
| 機臺尺寸 | 1600mm*1300mm*2000mm |
| 環境要求 | 電壓:220V50HZ 功率:2.4KW 氣壓:0.4-0.6MPa |
